Изготовление и продажа рельсовых страховочных пакетов

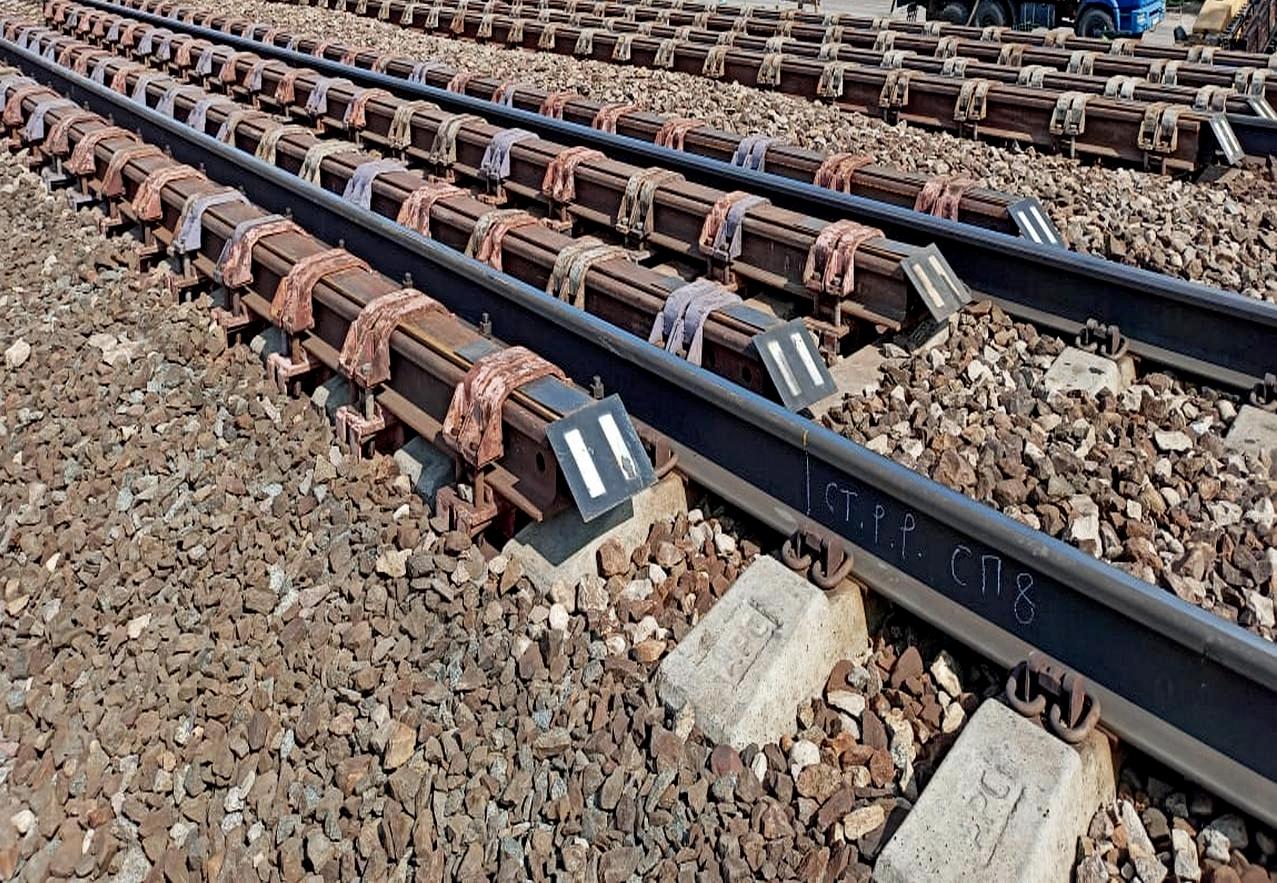

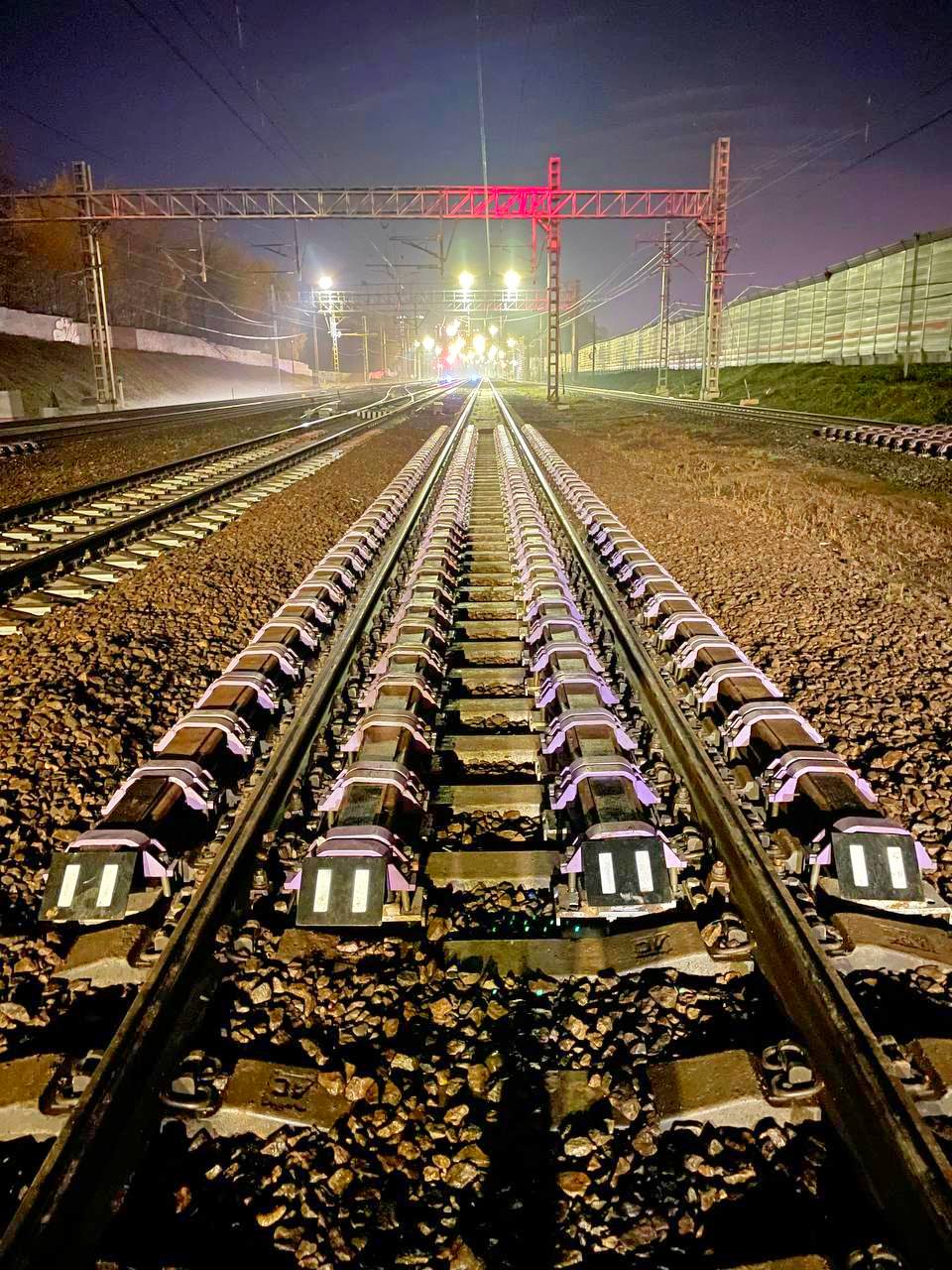

Страховочный рельсовый пакет — это конструкция из несущих балок (ветвей пакета), состоящих из рельсов и закрепленных на стальные полушпалы при помощи хомутов и подвесок.
Страховочные рельсовые пакеты принимают на себя нагрузку от движения поездного состава, тем самым, исключая возможность просадки или перекосов железнодорожного пути, при работах связанных с деформацией насыпи и обрушения балластного слоя. К таким работам относится: горизонтально-направленное бурение, ремонт искусственных сооружений (малые мосты, водопропускные трубы), прокладка коммуникаций и другие работы.
Конструкция страховочных рельсовых пакетов позволяет в несколько раз увеличить жесткость железнодорожного пути и исключить деформацию пути при нарушении целостности земляного полотна и балластного слоя, что позволяет беспрепятственно производить буровые работы.
Комплектность страховочного рельсового пакета
Комплектность страховочного рельсового пакета при заказе и изготовлении в ООО «ИНЖИГРУПП» изготовлении без учета пакетных рельс.
Количество элементов страховочного пакета рассчитывается на основании эпюры шпал от 1840 шт. на км до 2000 шт. на км для прямых и кривых участков пути и составляет:

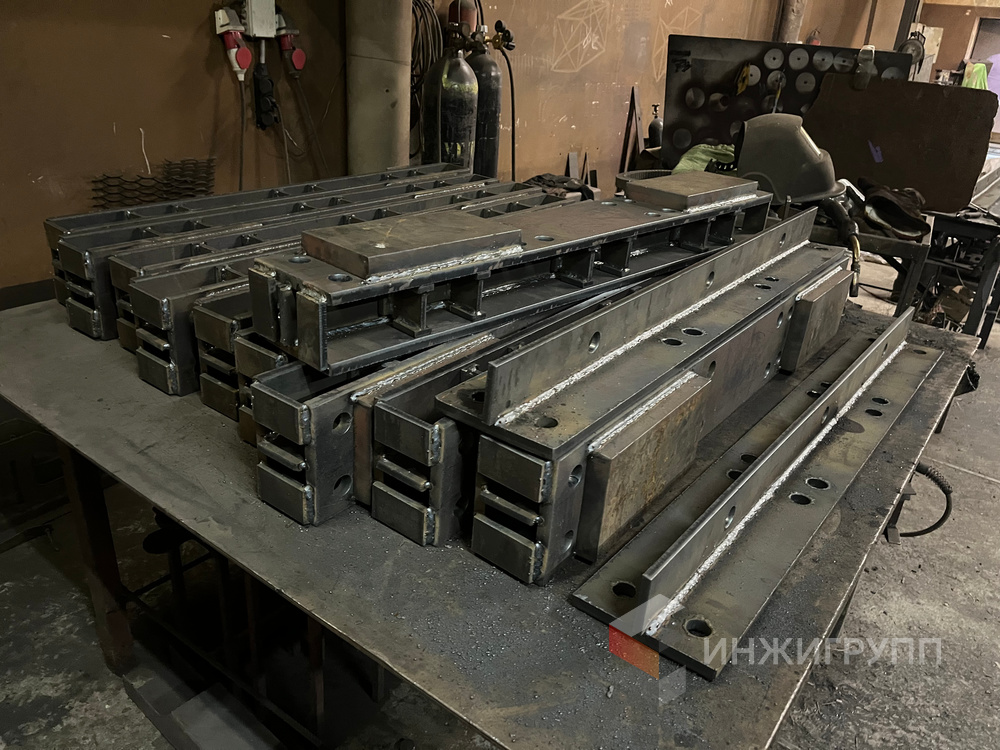

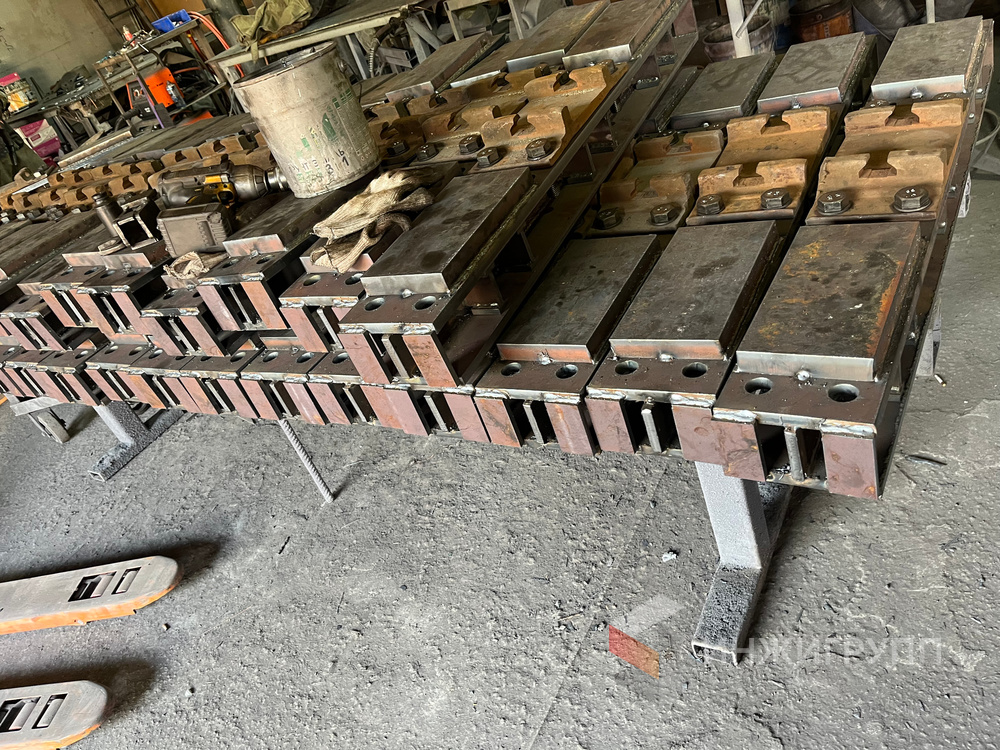

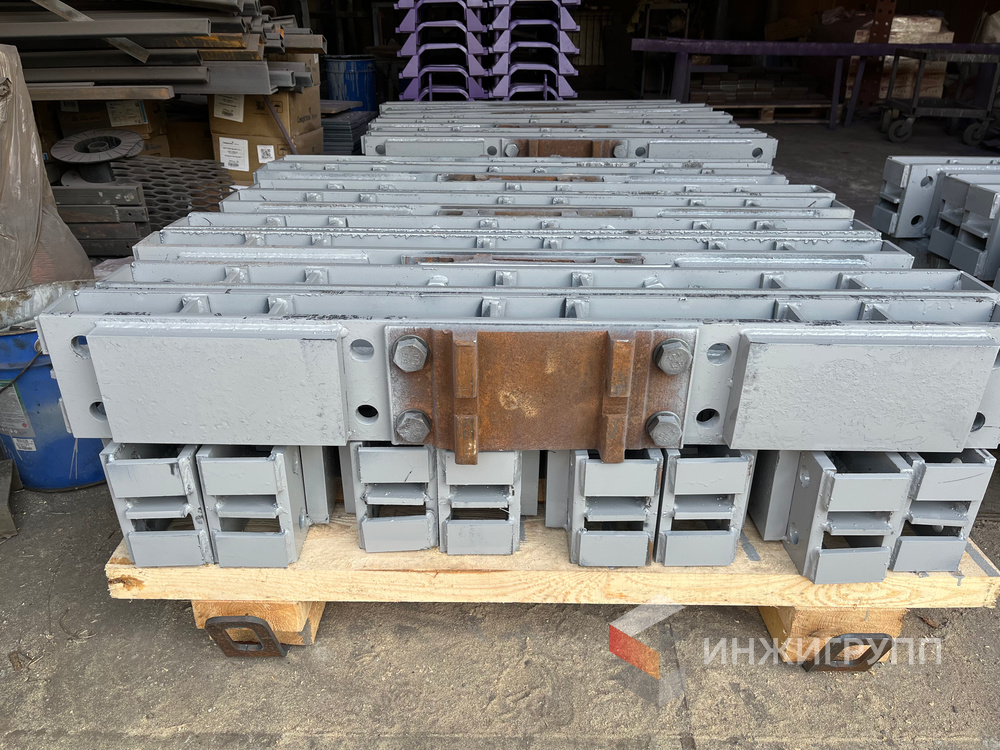

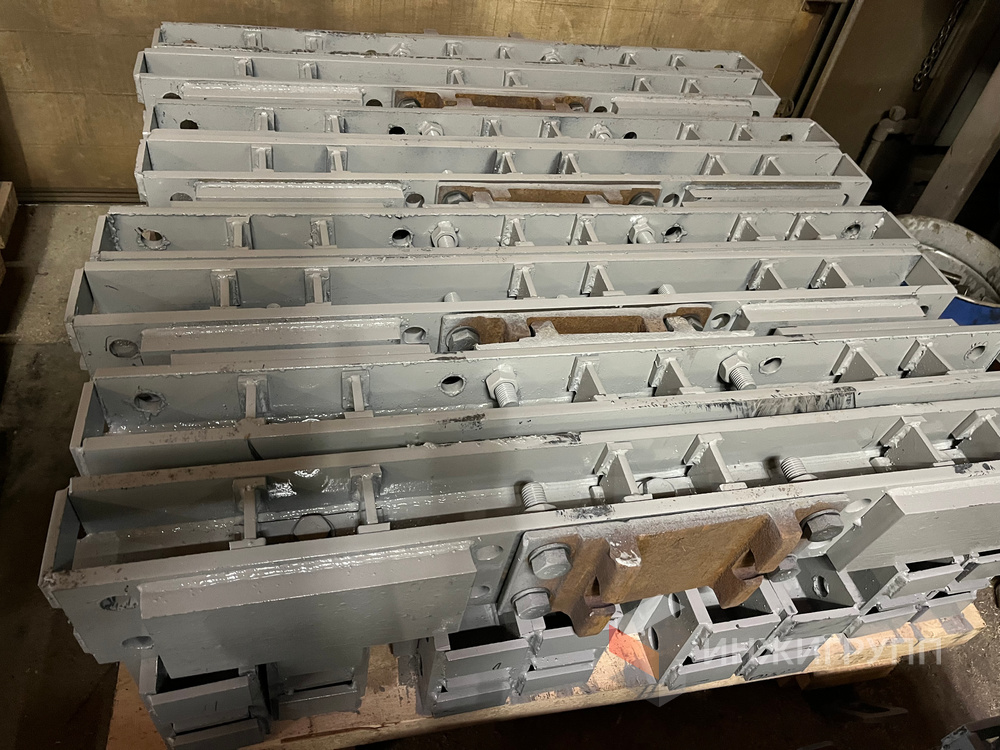

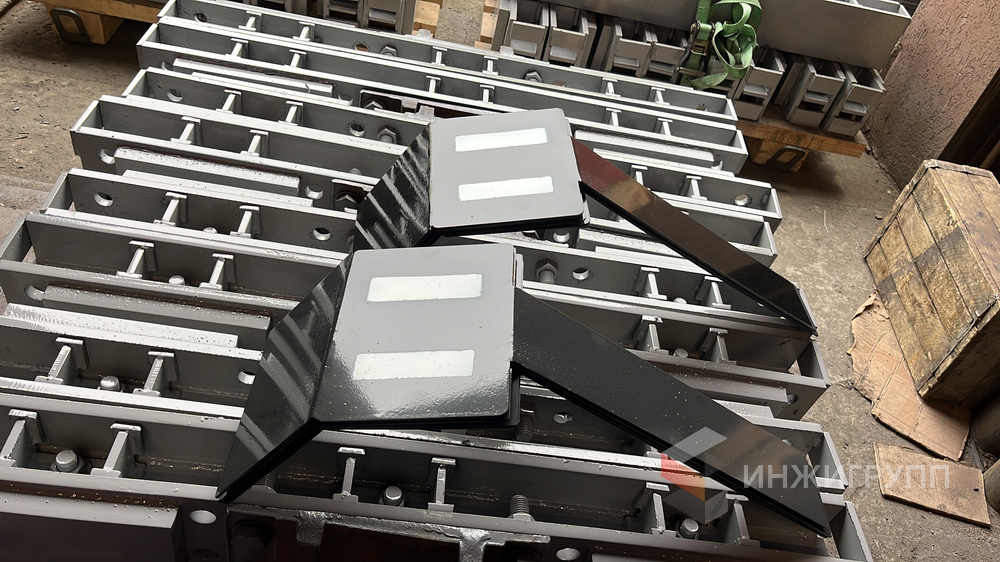

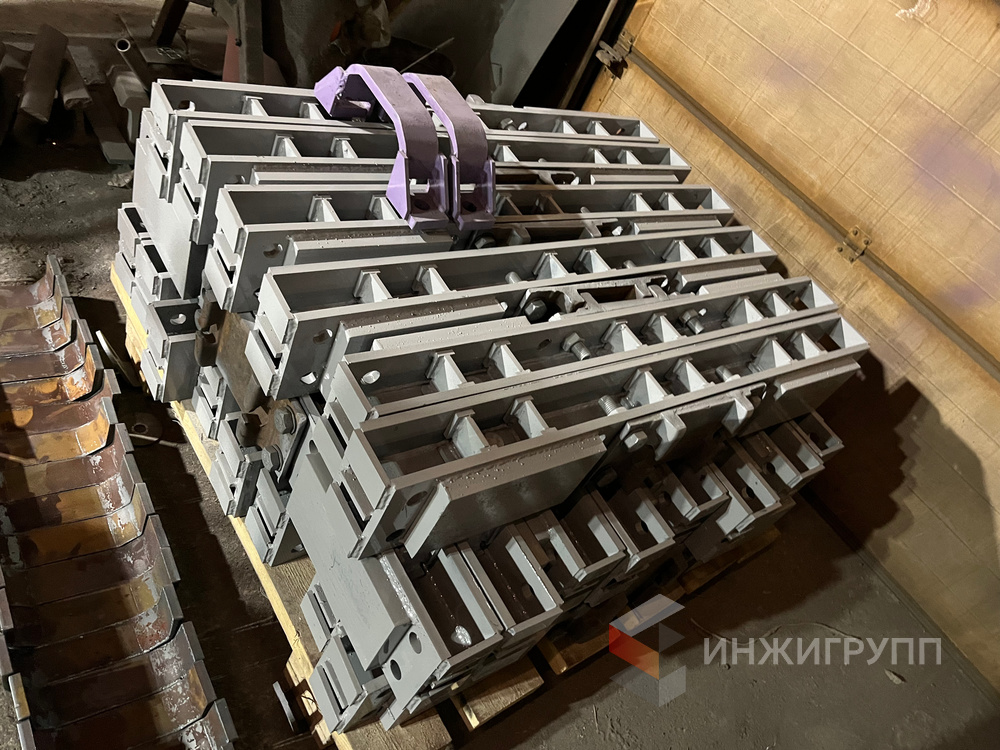

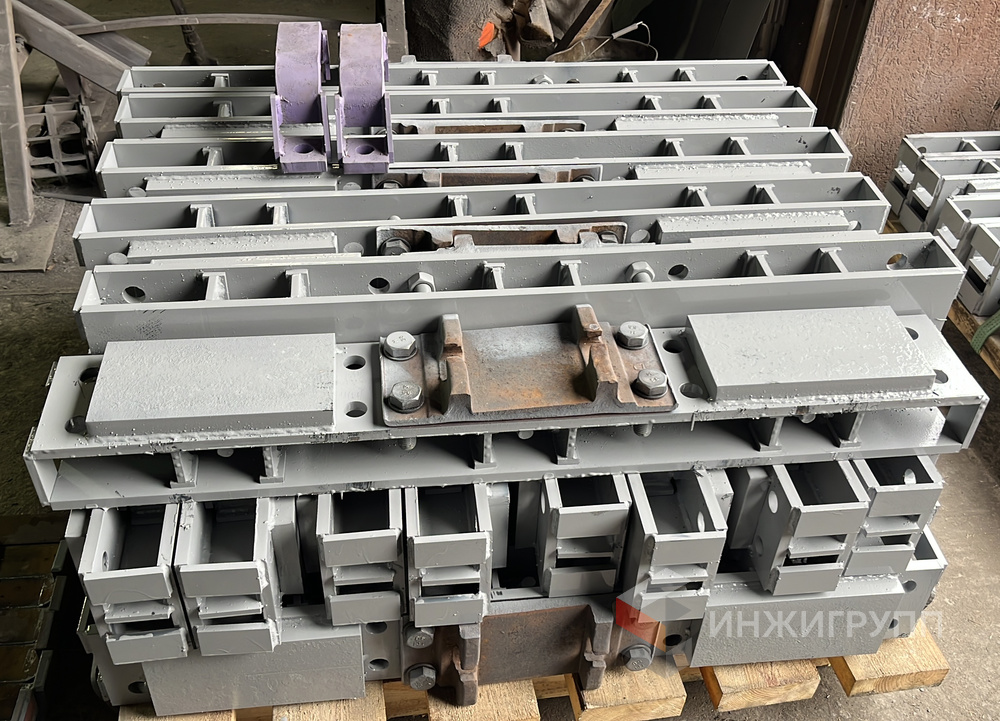

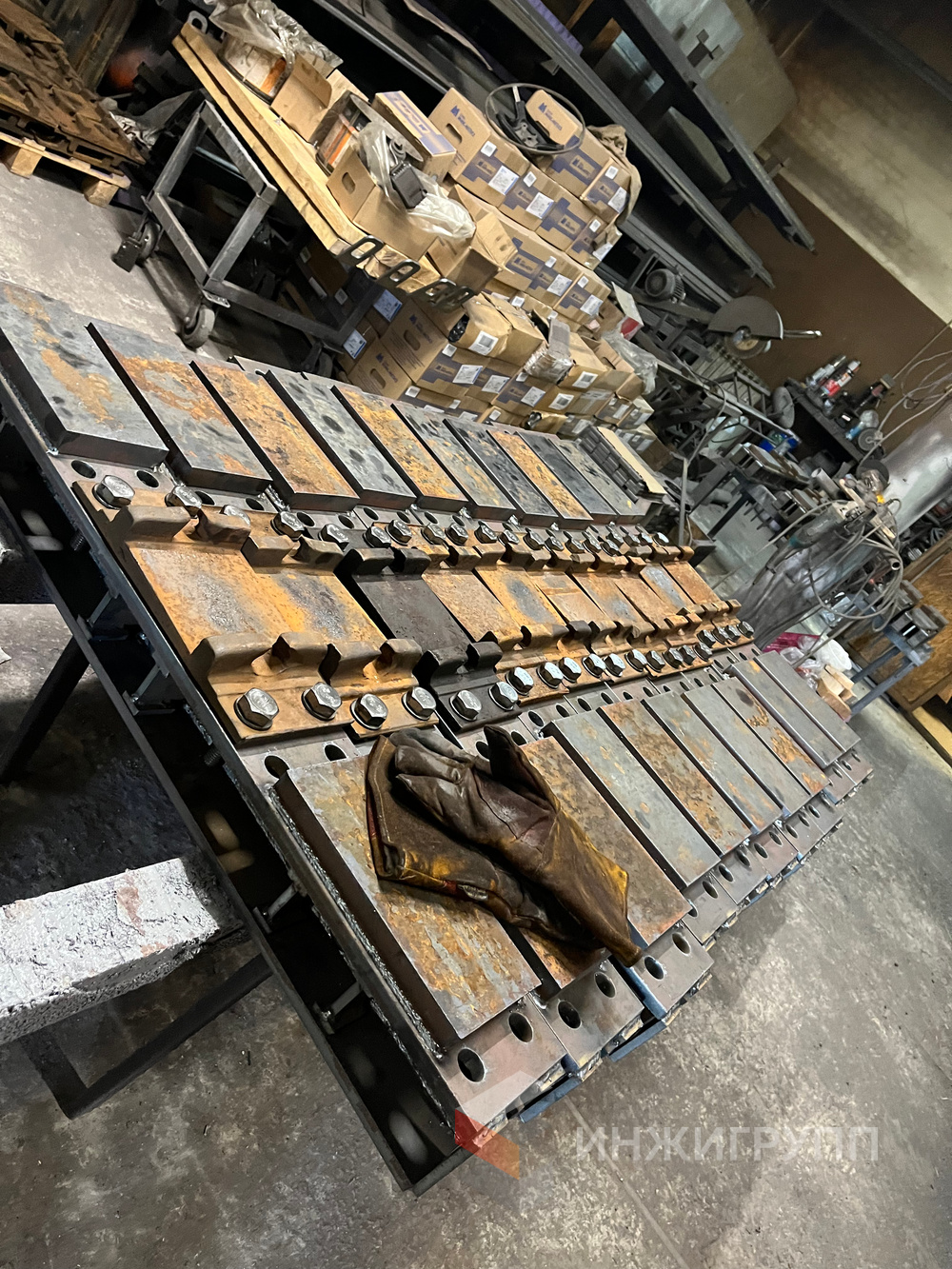

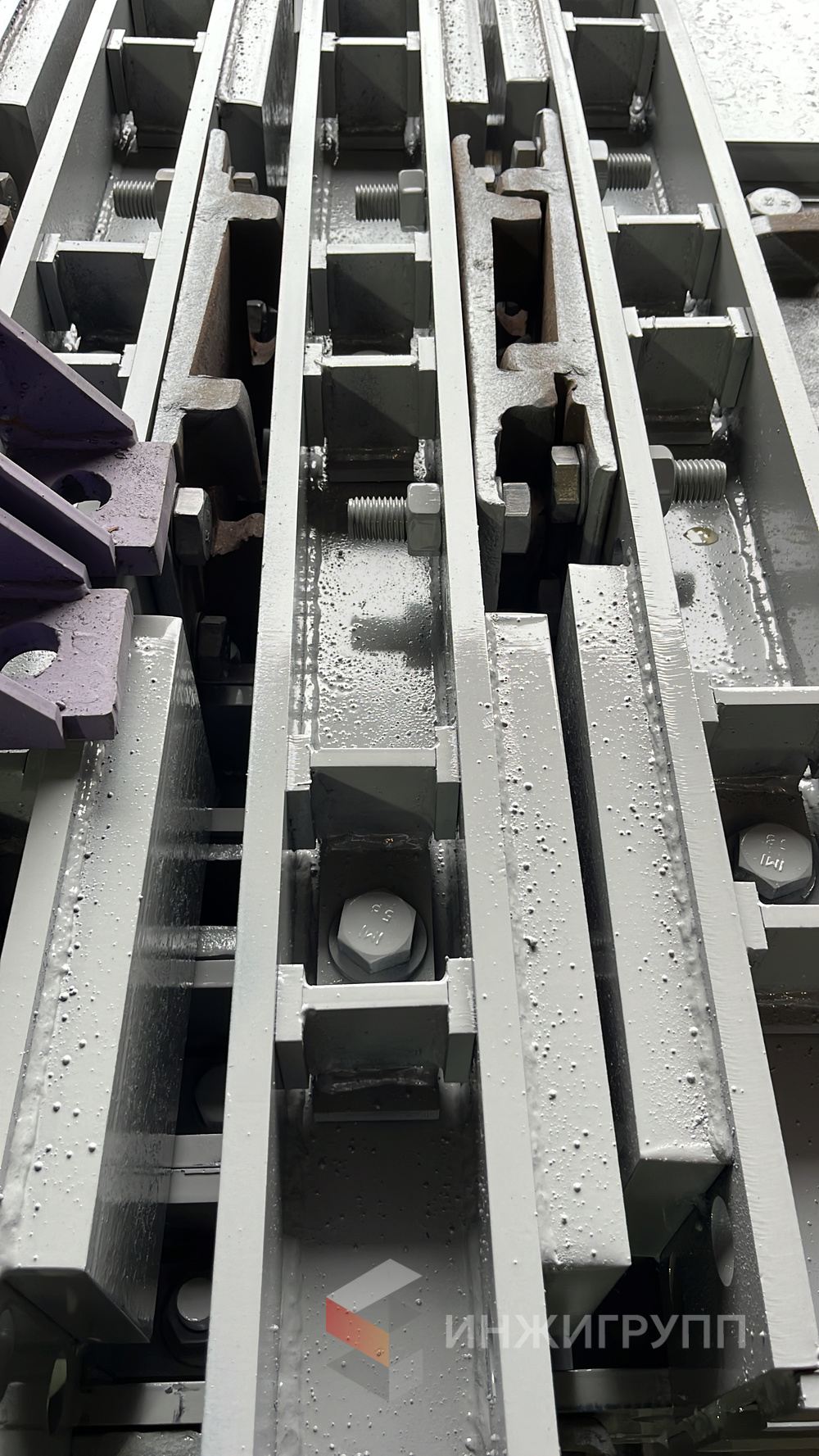

1. Полушпала ПШ состоит из:
- балка Б5 – 1 шт.,
- блок ребер жесткости – 6 шт.,

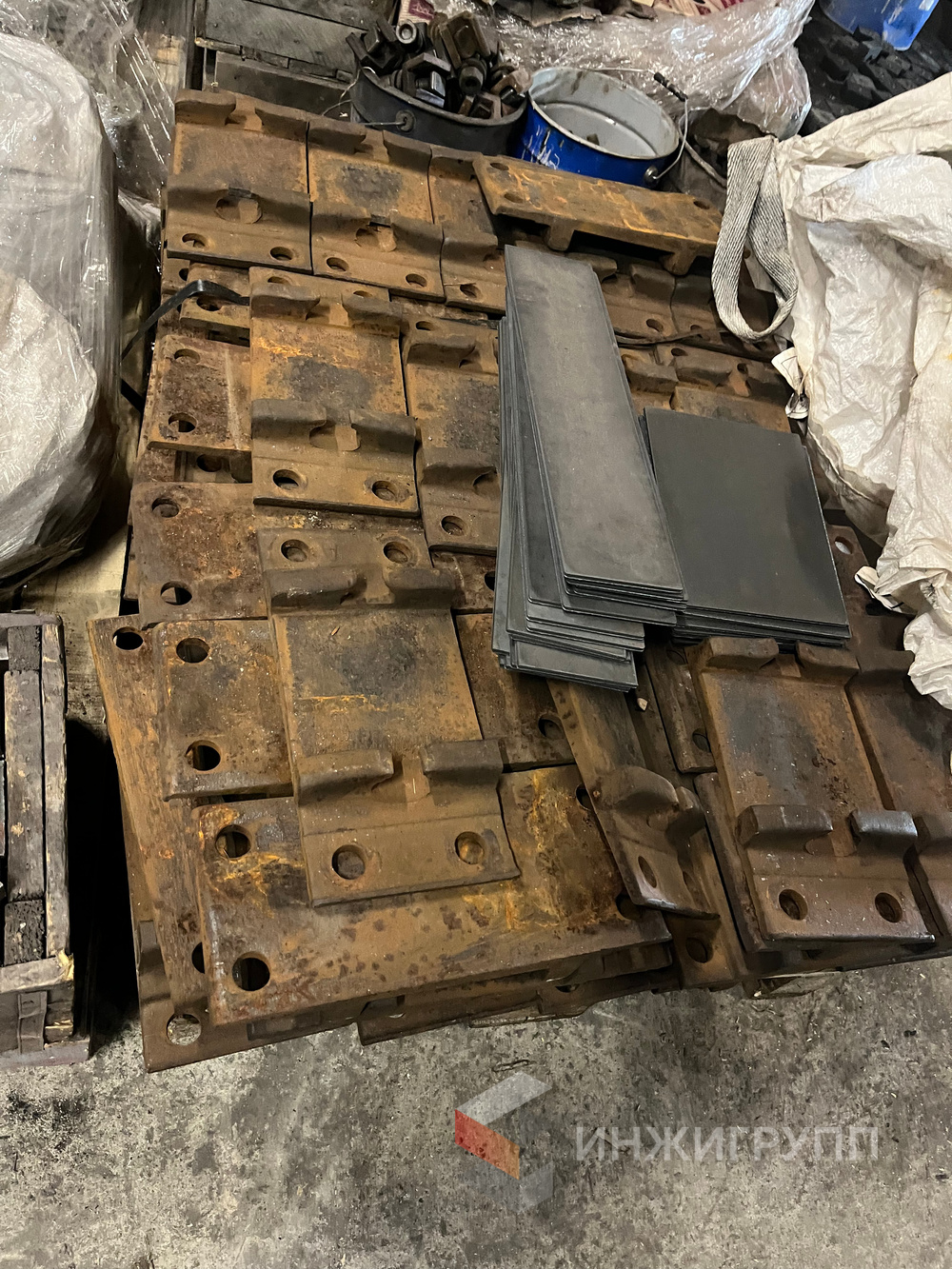

- подкладка КД-65 – 1шт.,
- болт М24х80 с плоской шайбой М24 и гайкой М24 – 4шт.,
- болт М22х70 с двумя плоскими шайбами М22 и гайкой М22,
которая прикрепляется между шпальными ящиками к рельсу существующего пути при помощи клеммных болтов.
На полушпалы укладываются и прикрепляются пакетные рельсы.
2. Количество полушпал на страховочный пакет длиной 12,5 м – 46 шт.

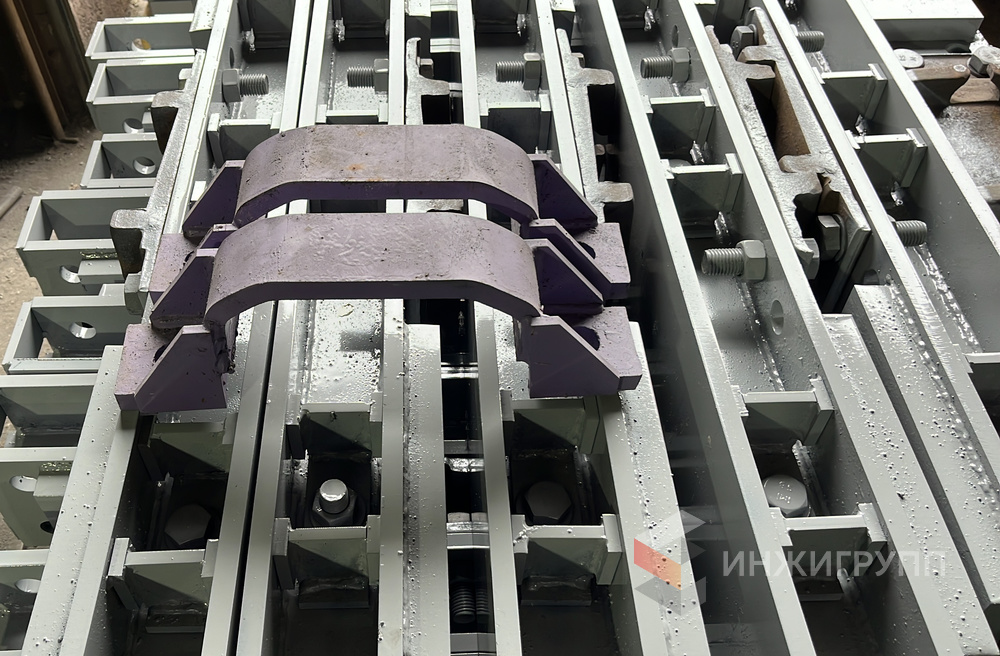

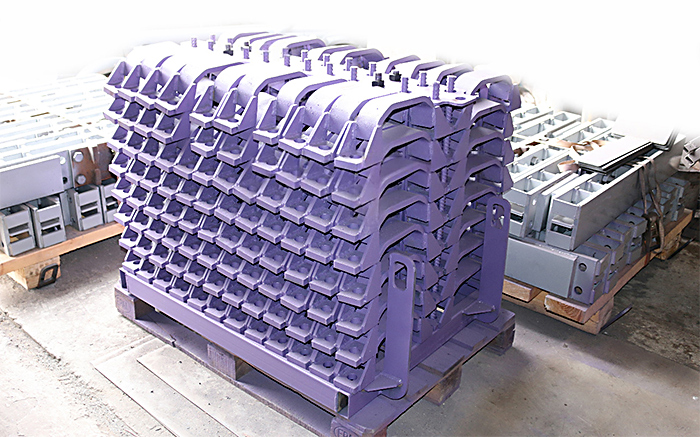

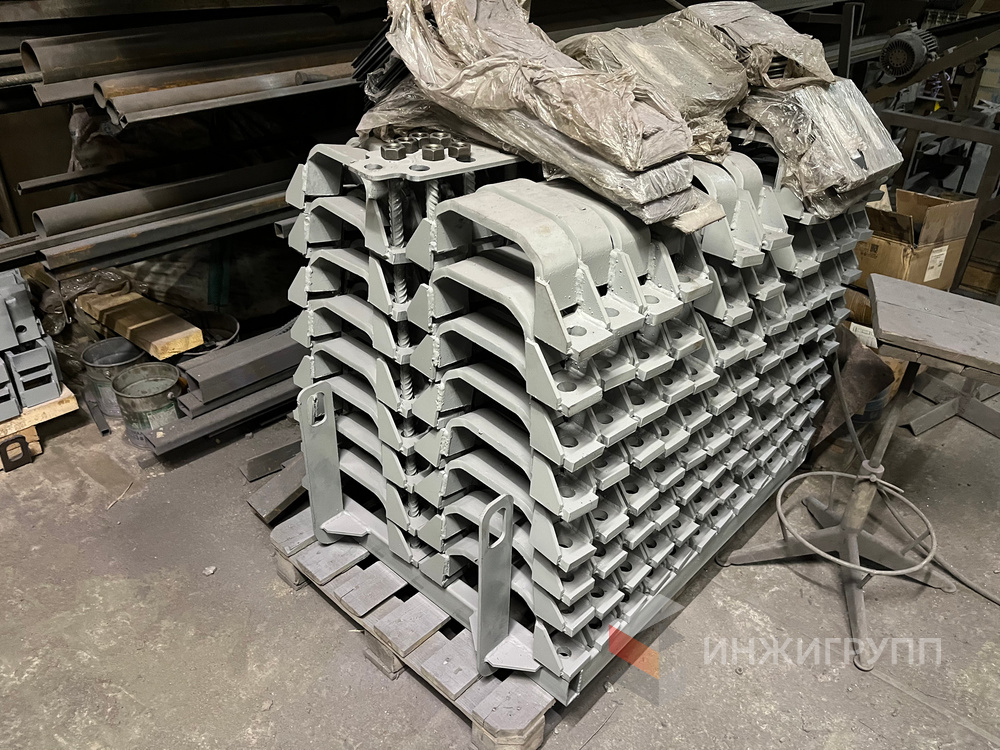

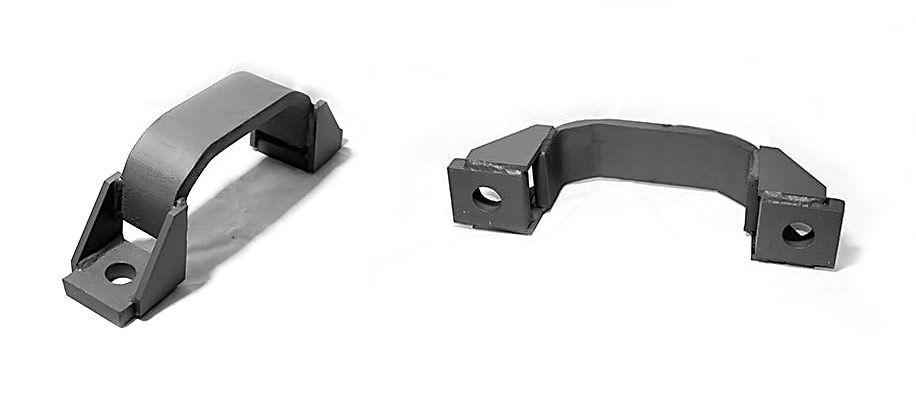

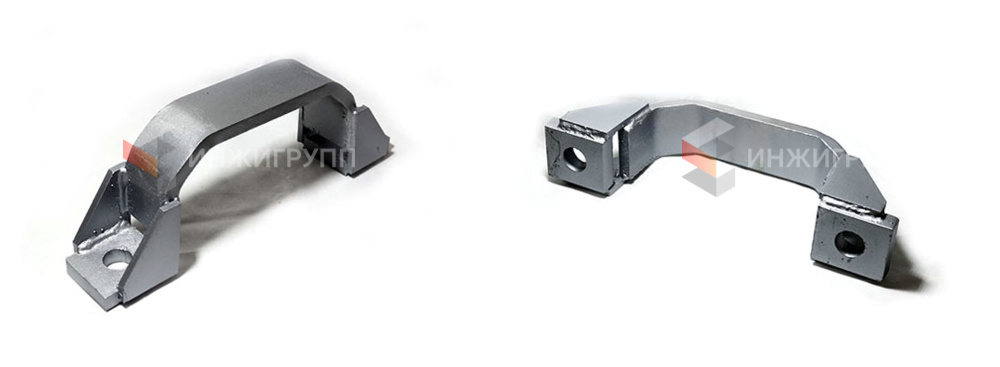

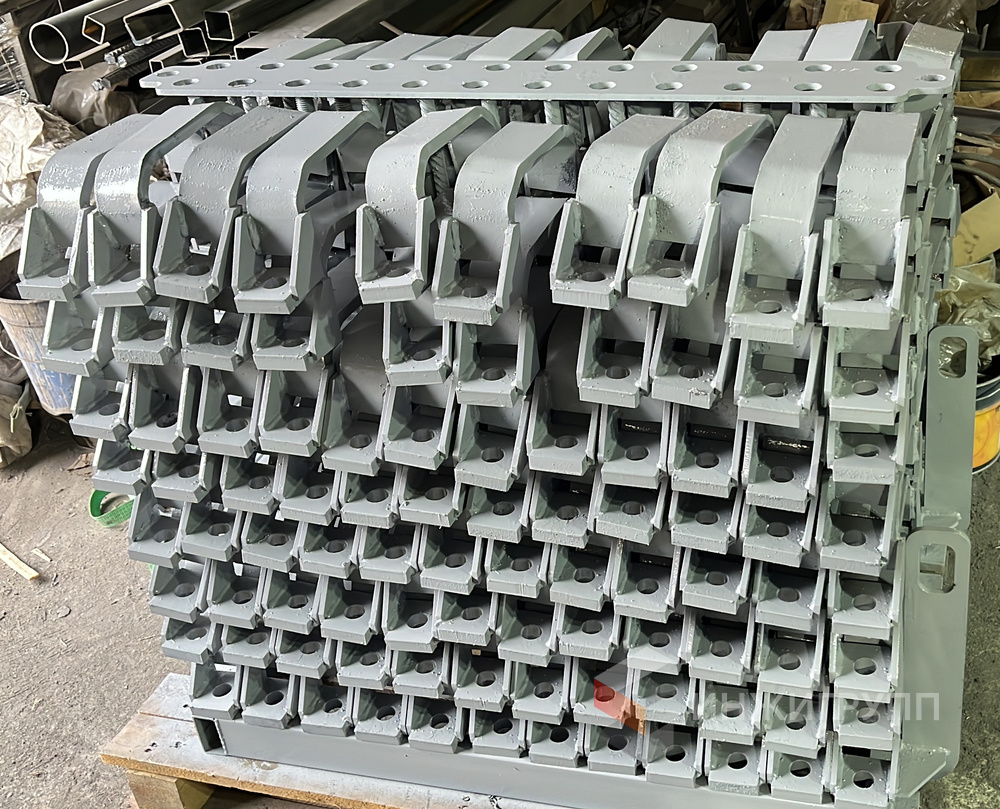

Хомут Х – под рельсы типа Р65, либо рельсы типа Р50 служит для закрепления пакетных рельс к полушпалам.
Количество хомутов на страховочный рельсовый пакет длиной 12,5 метров – 184 шт.

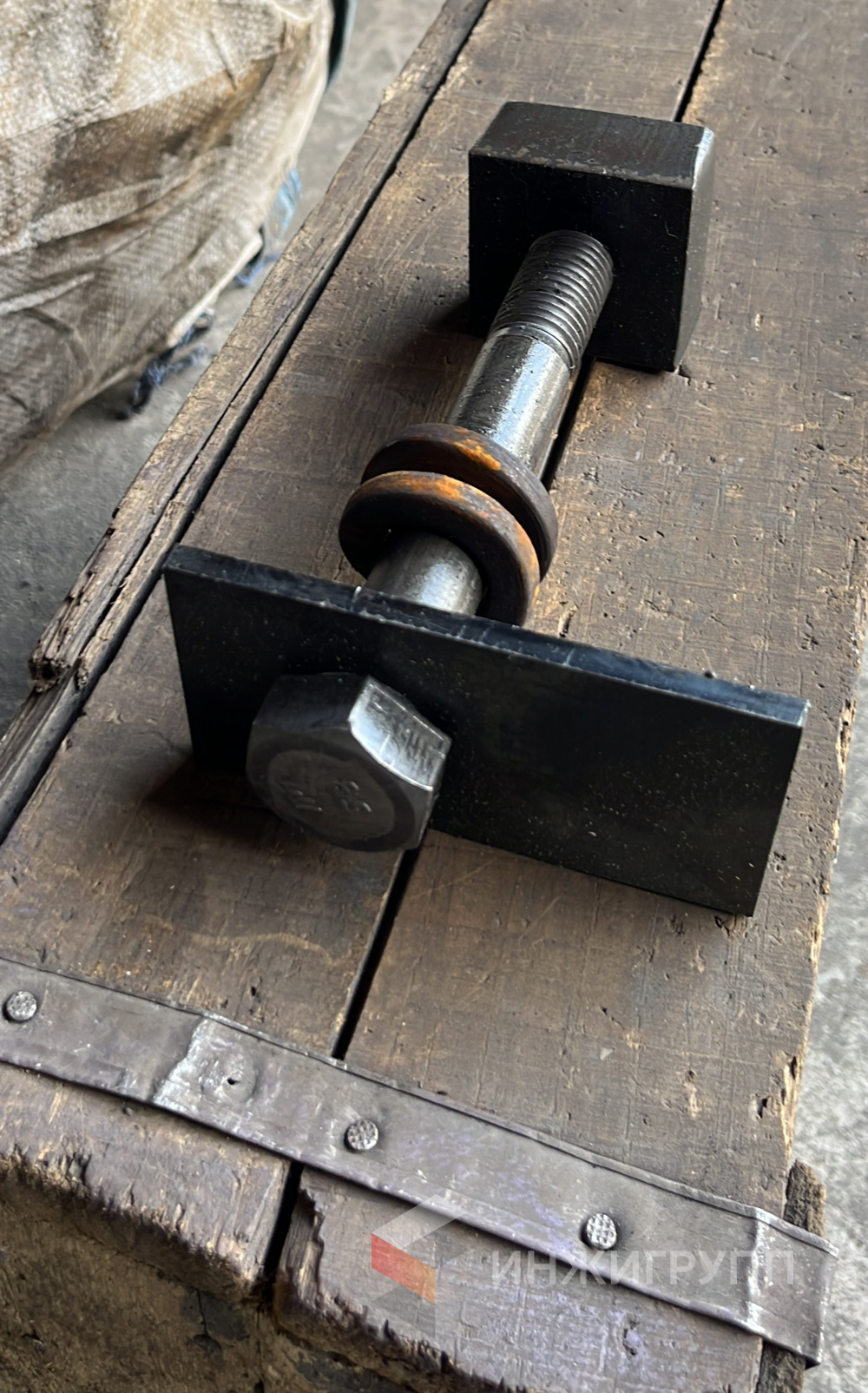

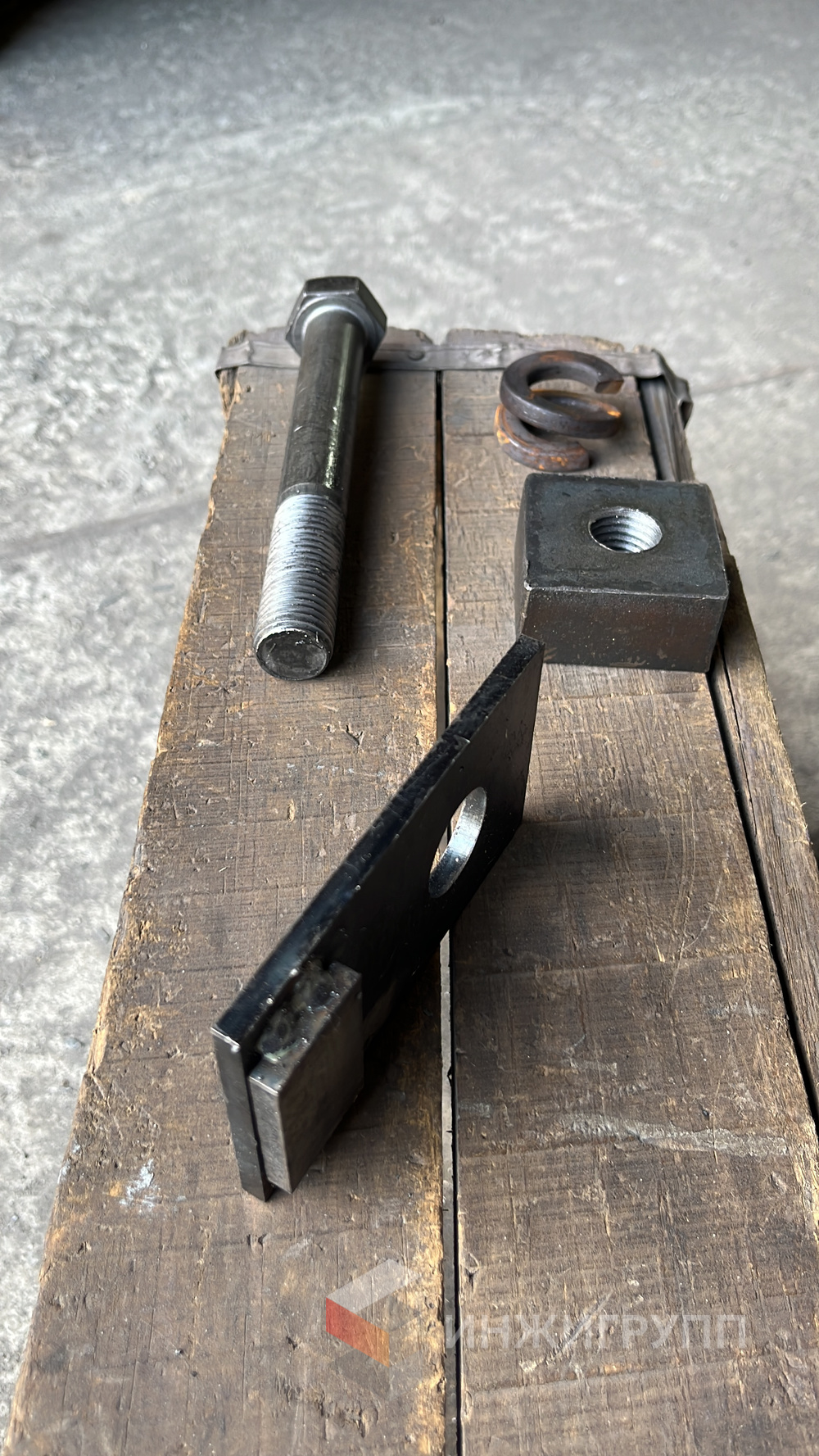

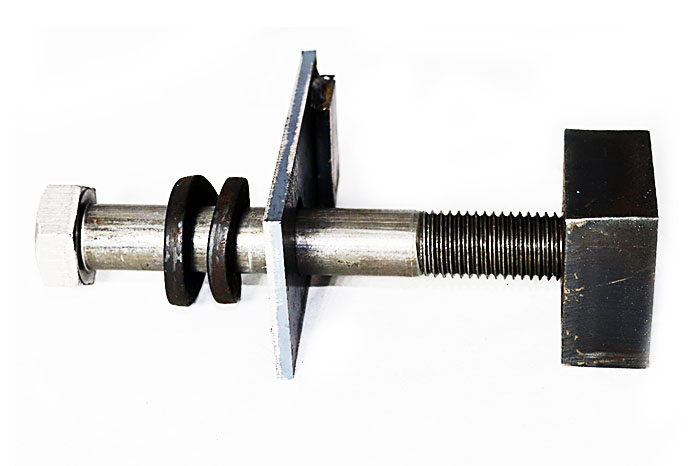

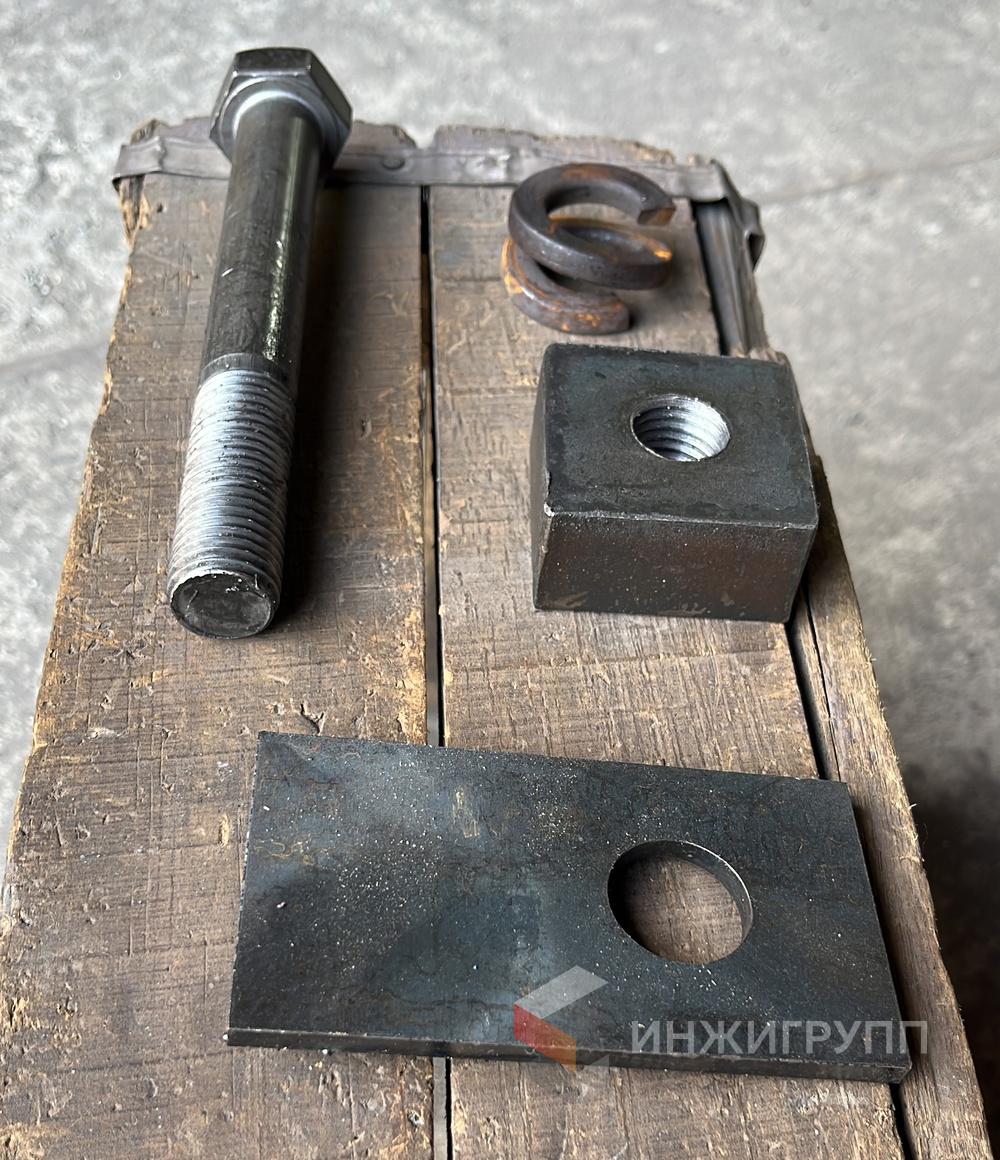

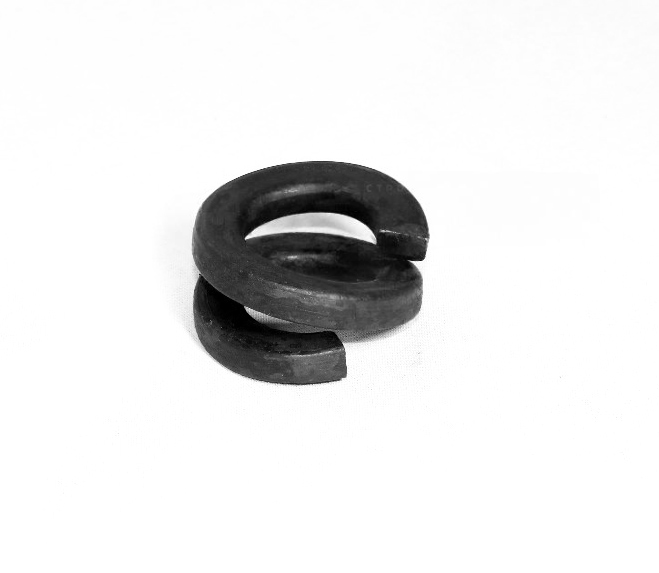

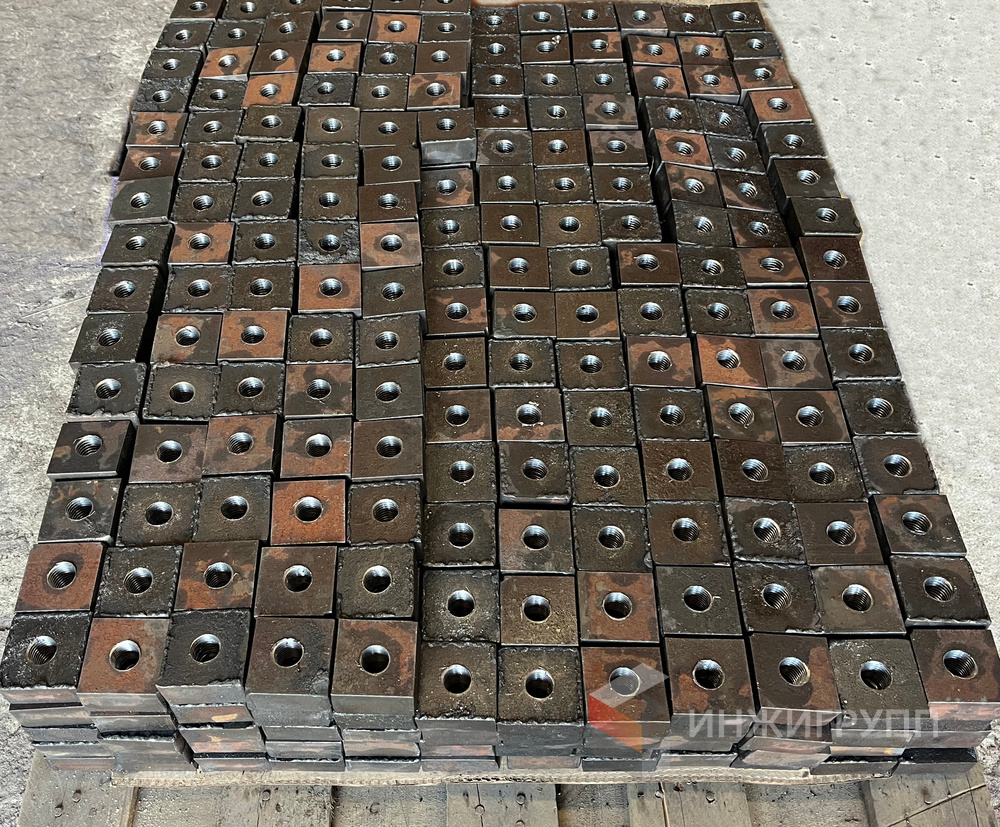

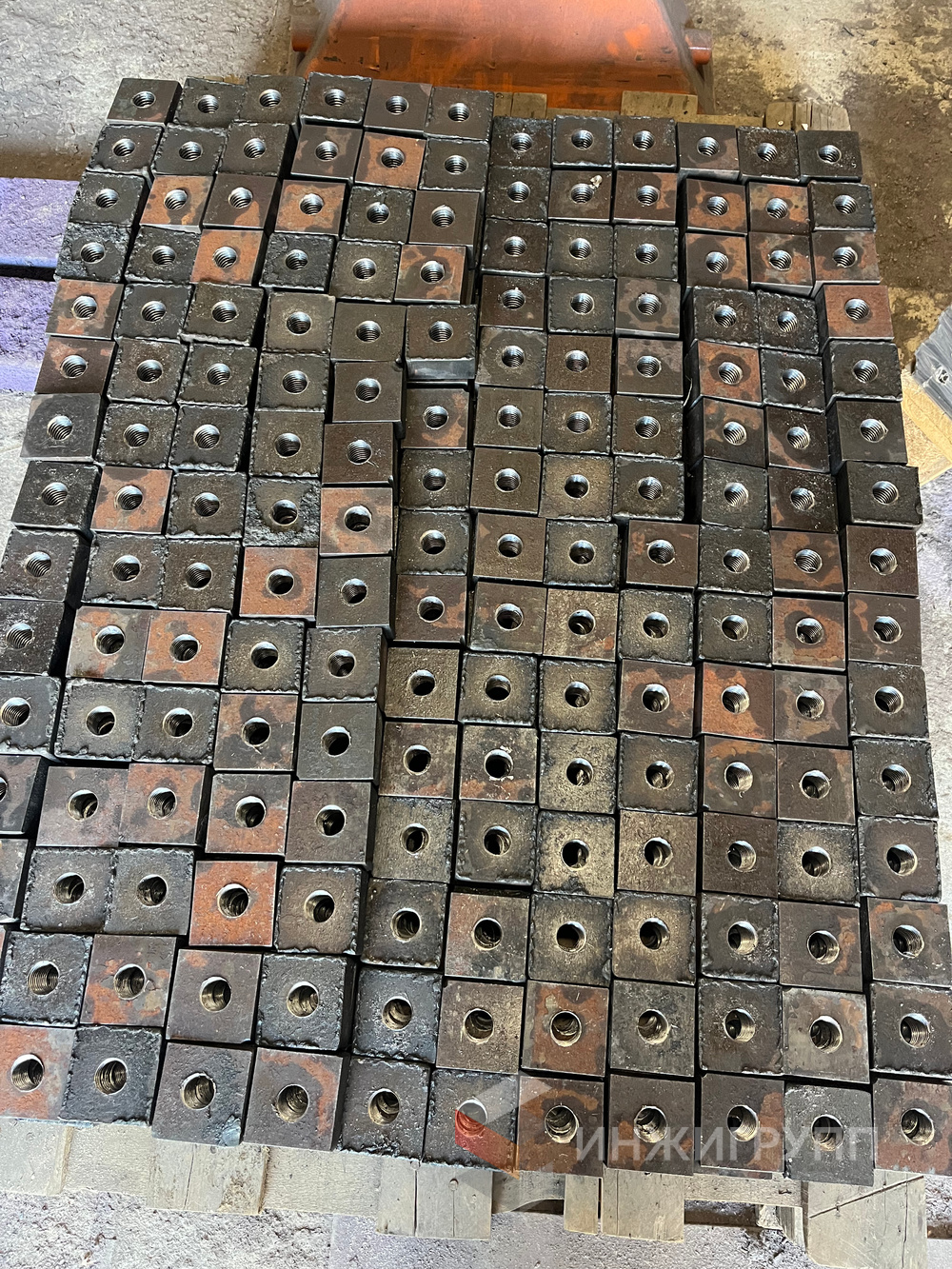

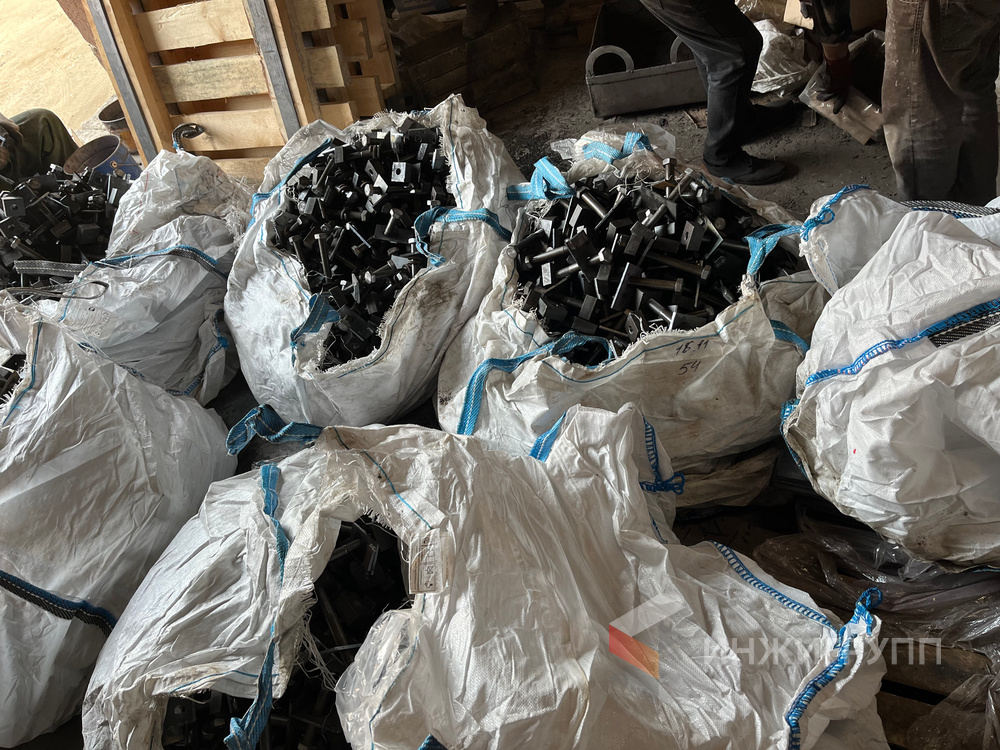

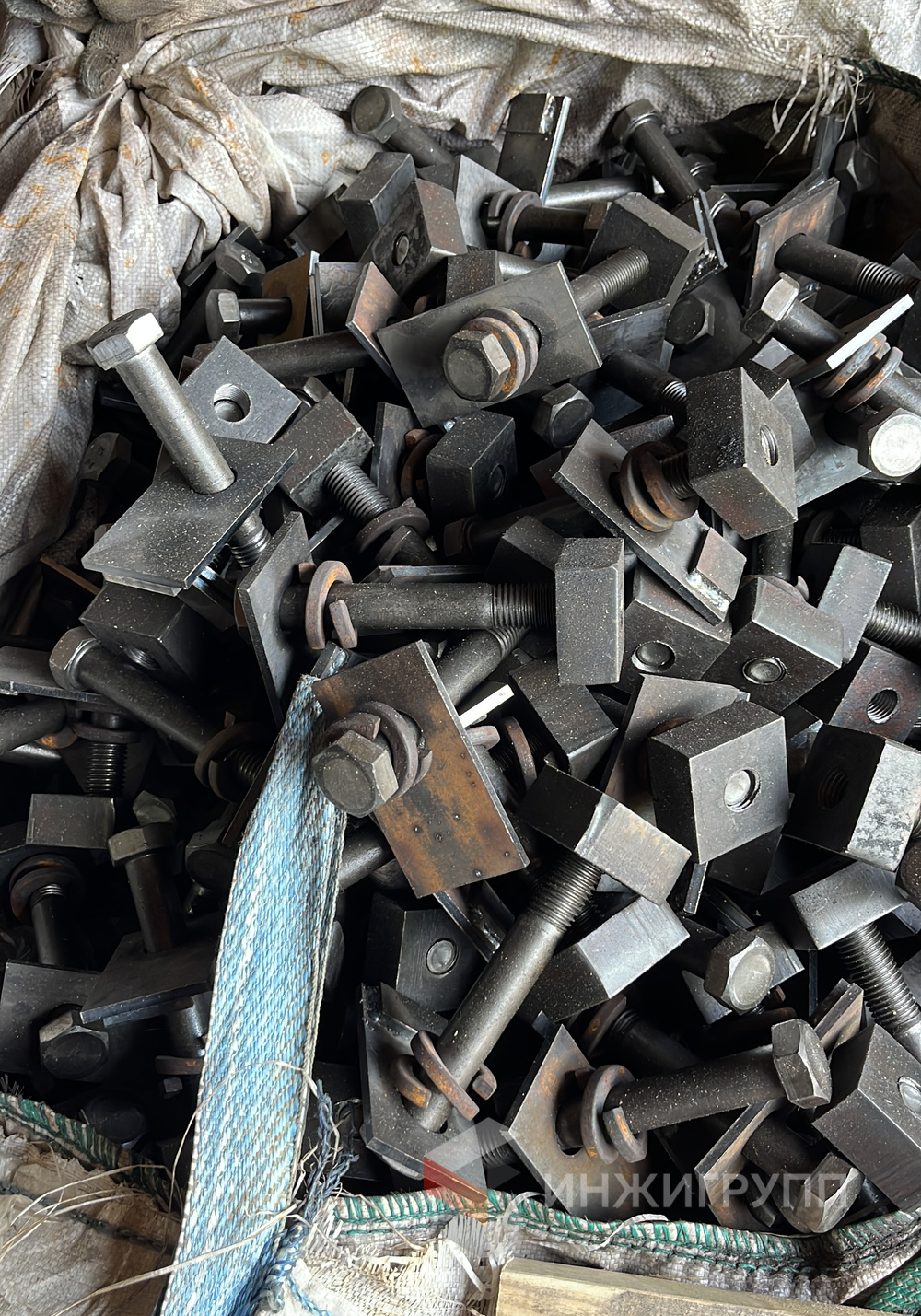

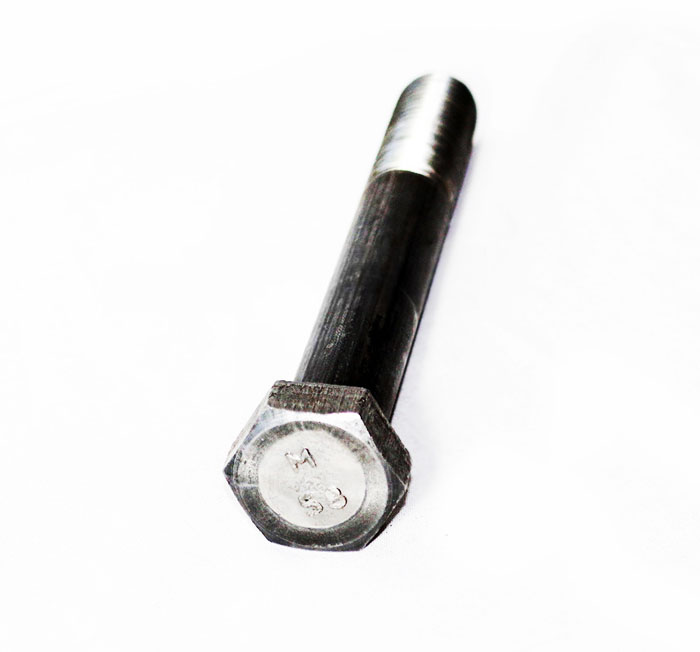

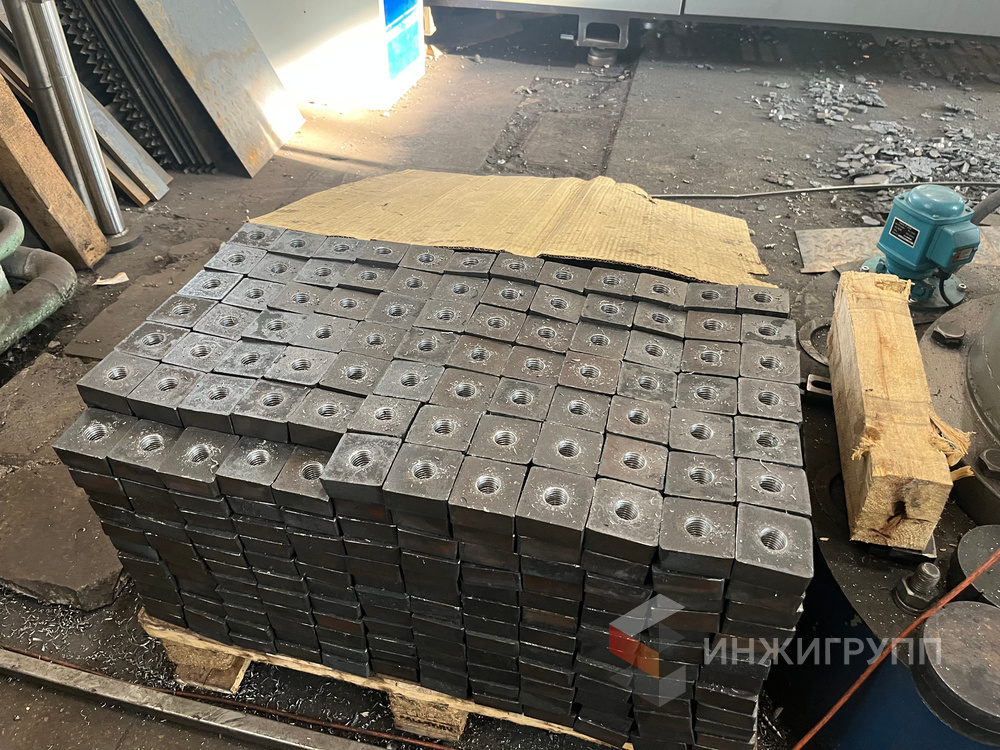

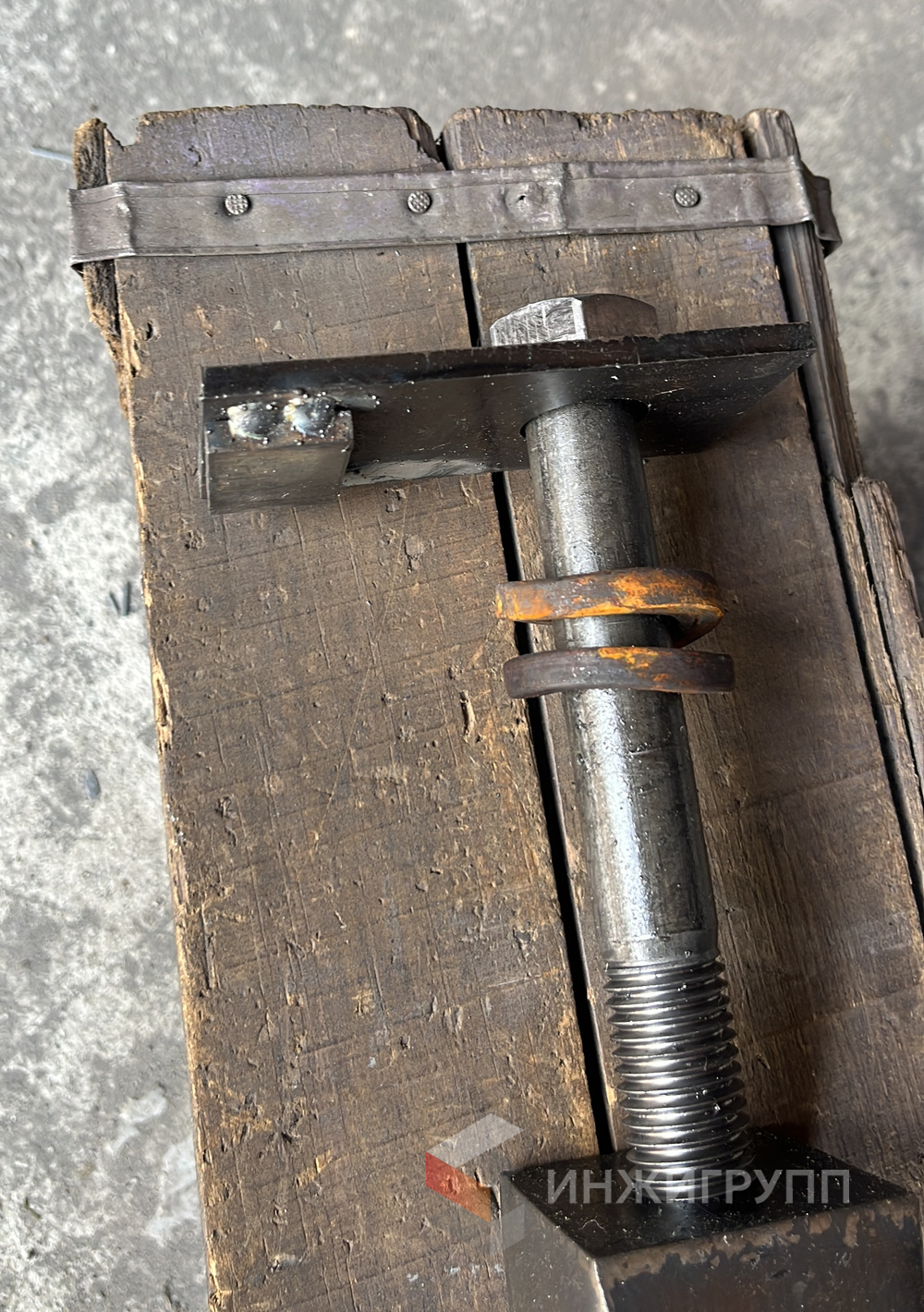

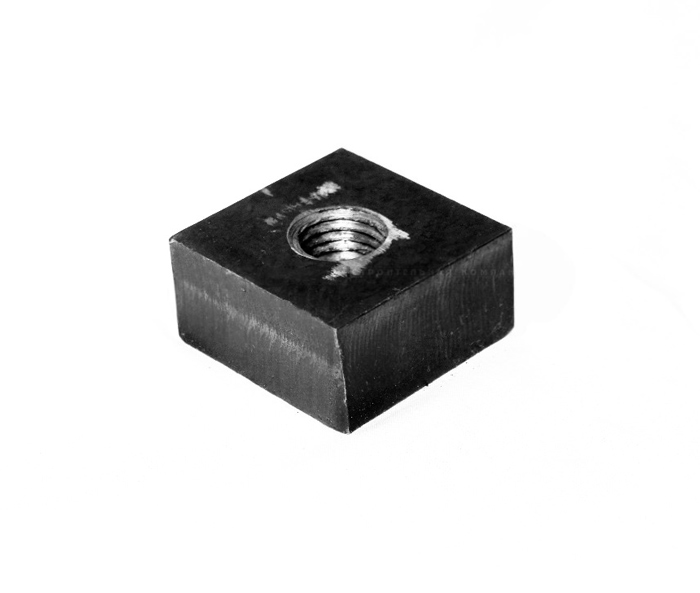

3. Болт М24х180 в комплекте с двухвитковой шайбой М25, упорной пластиной и квадратной гайкой 60х60х30 М24 – служат для закрепления пакетных рельс к полушпалам.
Количество болтов в сборе с шайбами, упорными пластинами и гайками на страховочный пакет длиной 12,5 метров - 368 шт.

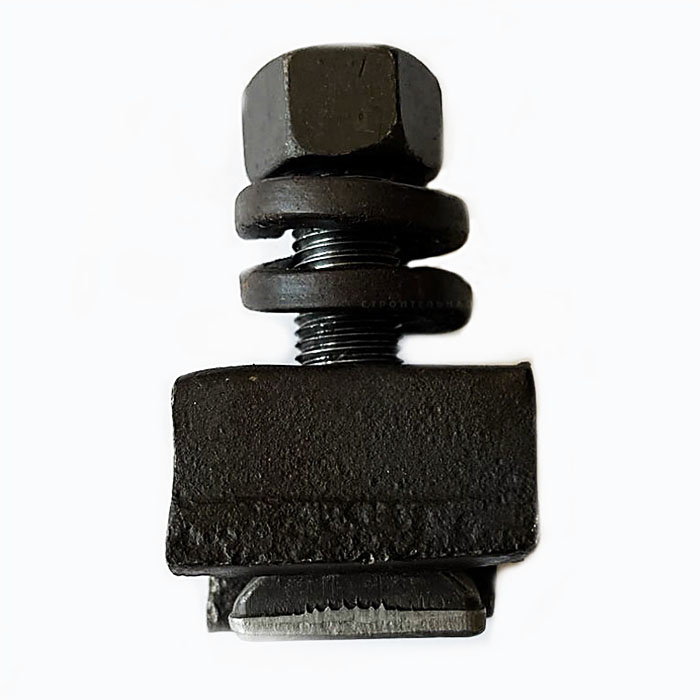

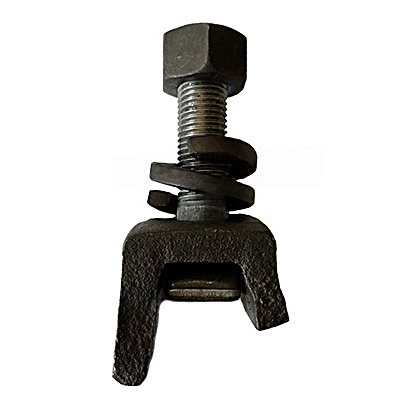

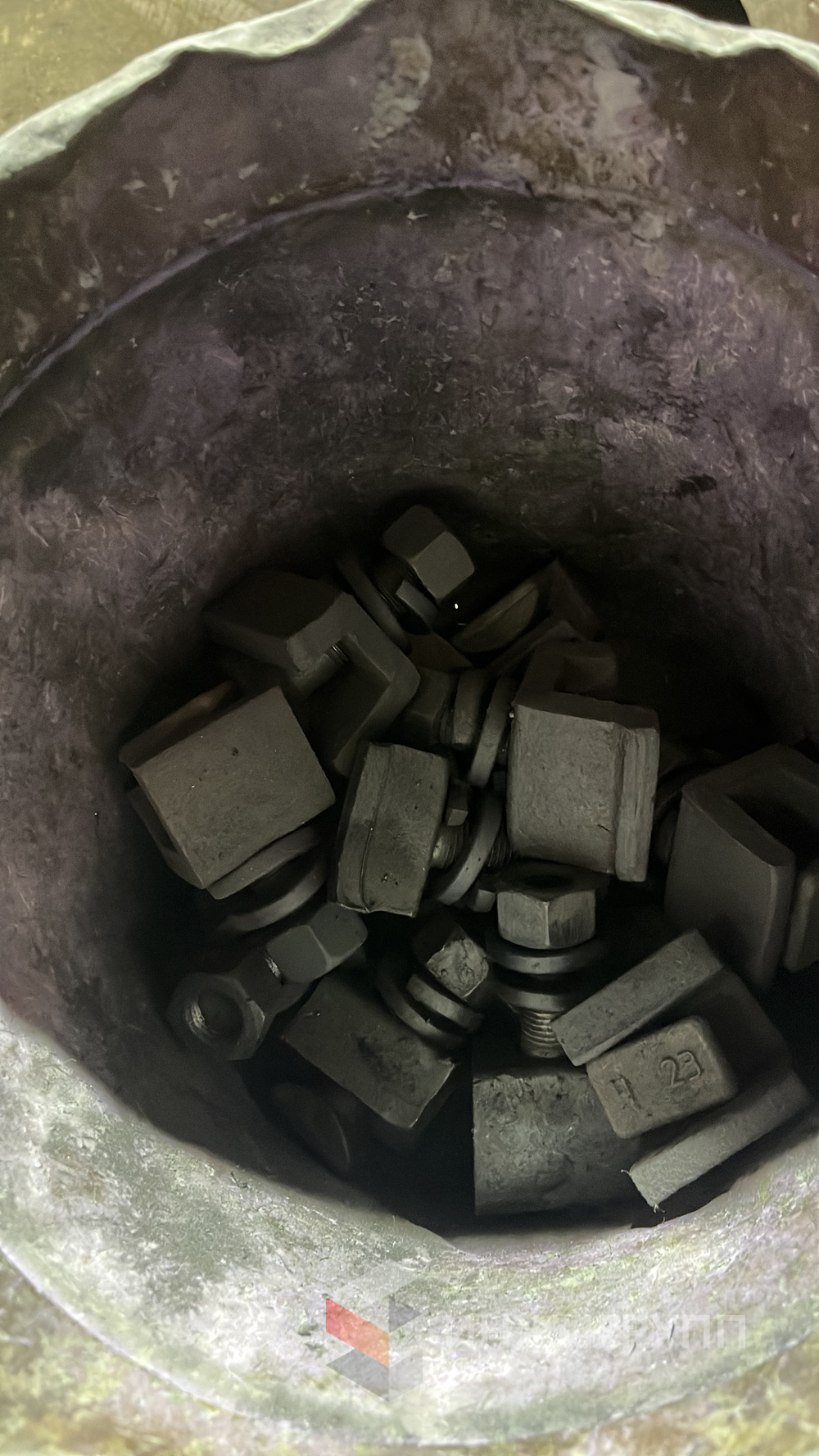

4. Клеммный болт в комплекте с двухвитковой шайбой М25, спецболтом М22 и гайкой М22 служат для прикрепления полушпал ПШ к существующему (путевому) рельсу.

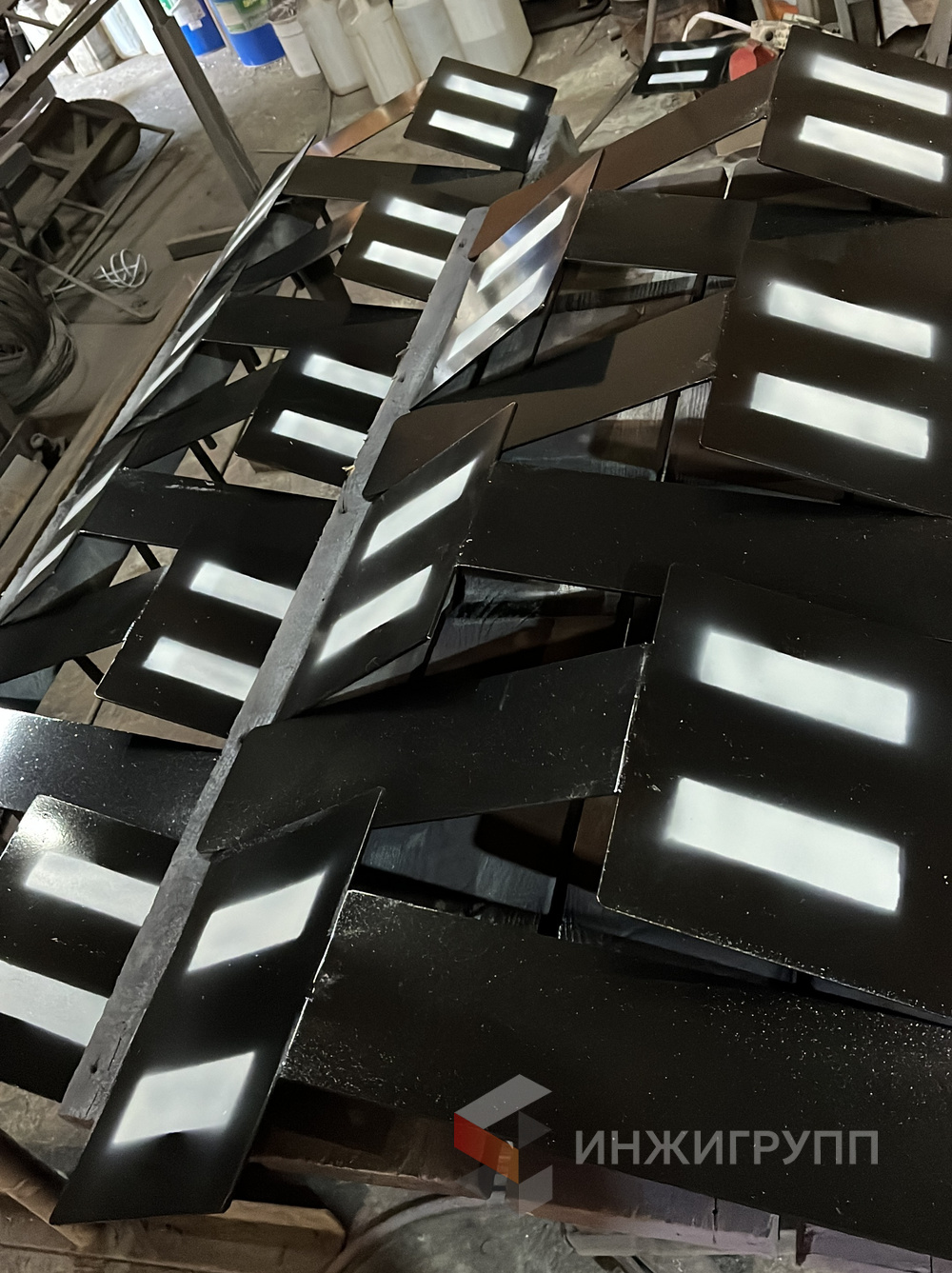

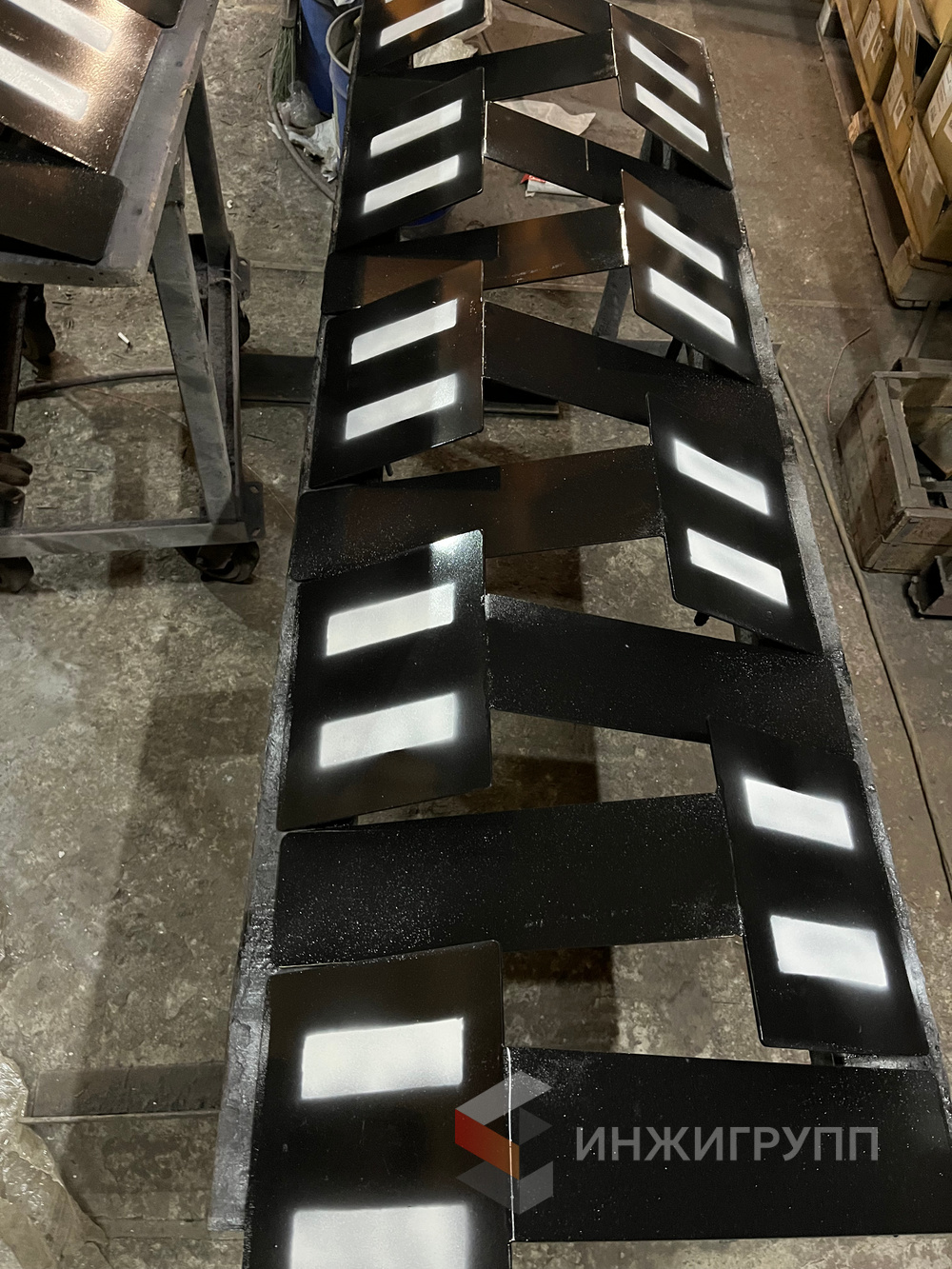

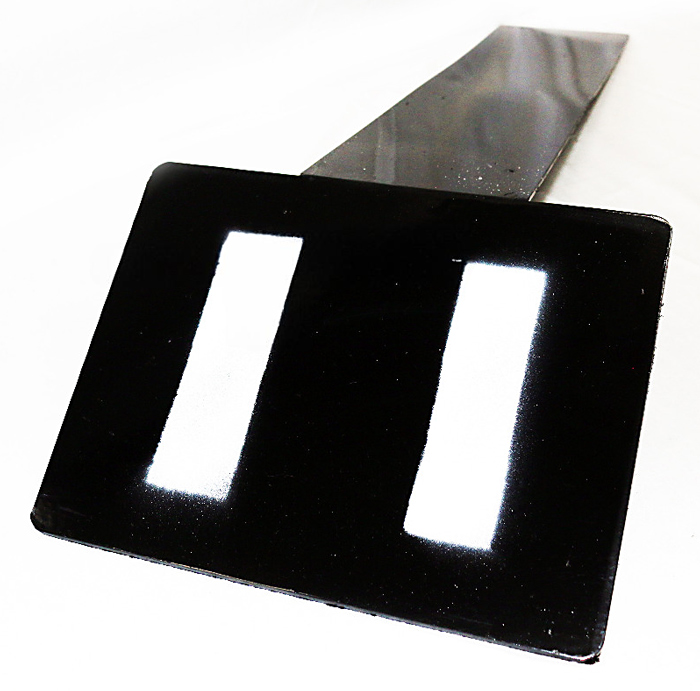

5. Отбойный брус – устанавливается под хомуты на концы рельс страховочного рельсового пакета и служит для защиты от ударов и зацепления незакрепленных частей подвижного состава и посторонних предметов.
Количество отбойных брусьев на страховочный рельсовый пакет длиной 12,5 метров – 8 шт.

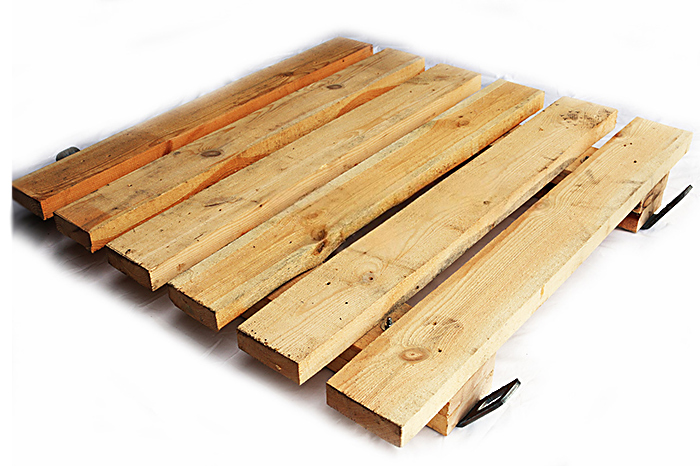

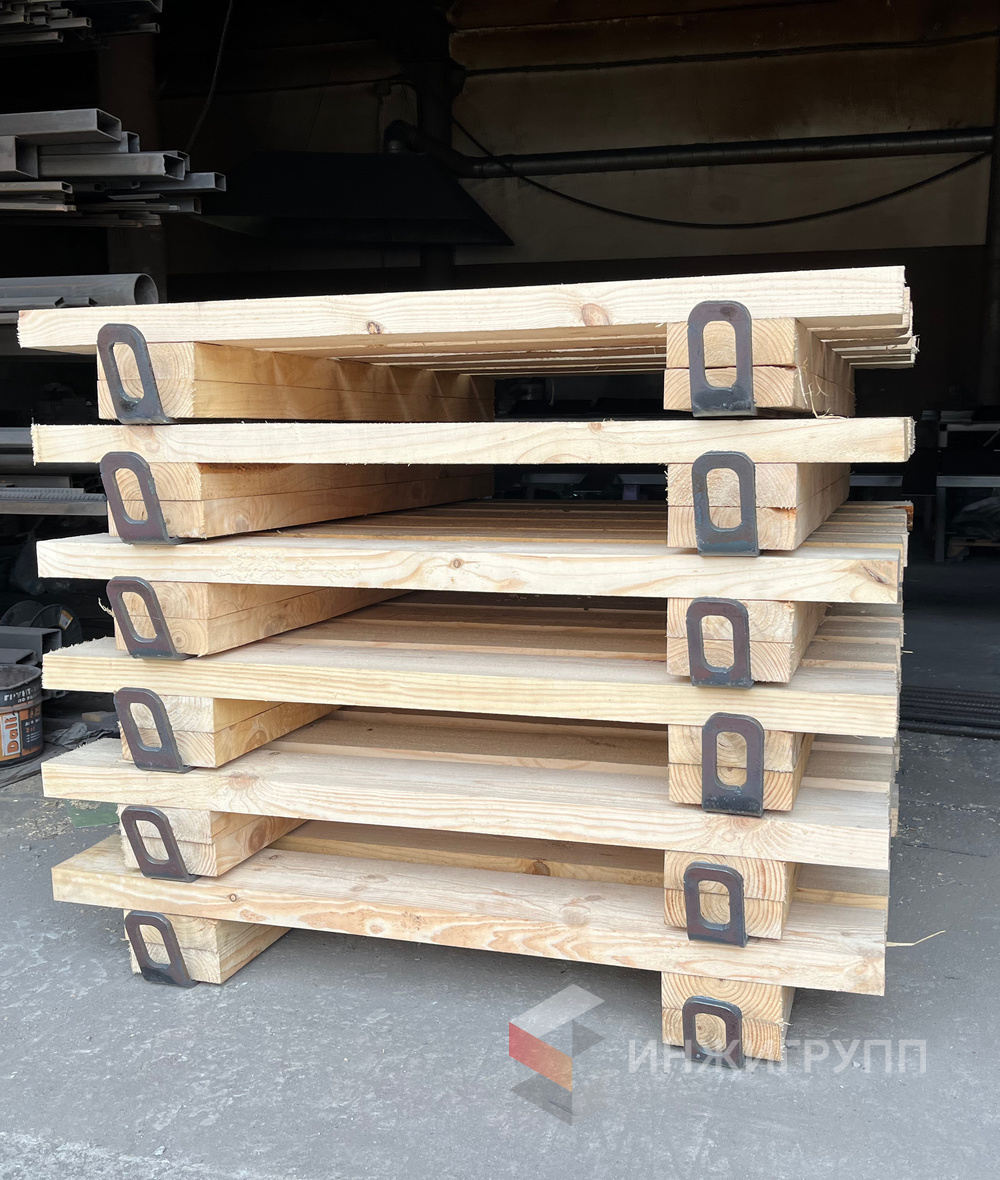

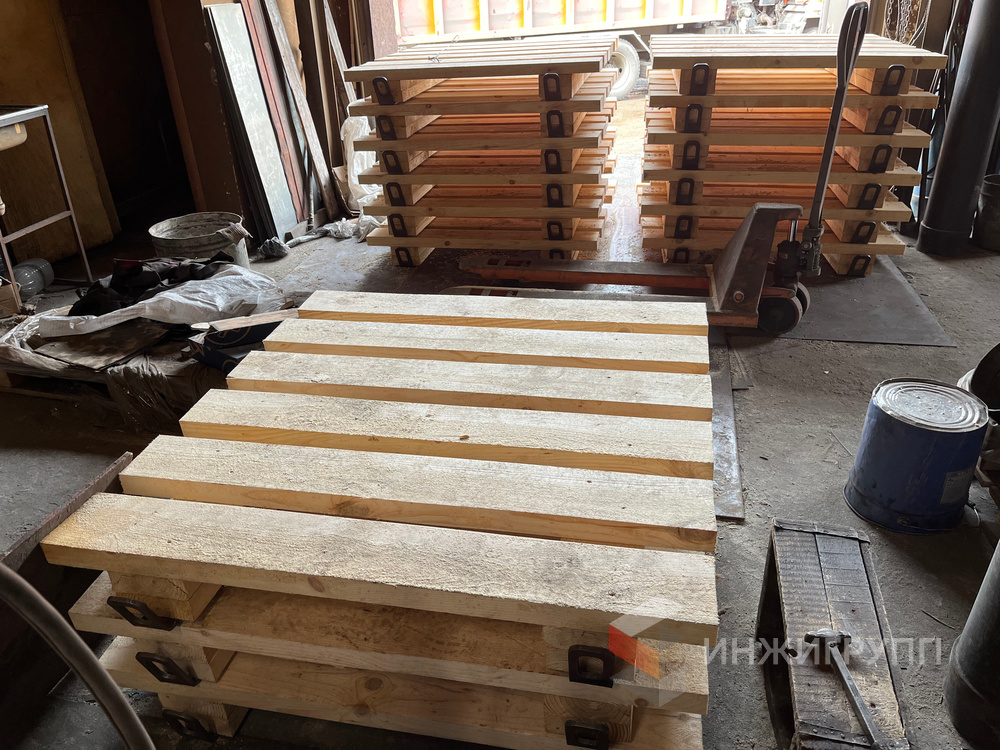

6. Поддон усиленный – надежный элемент такелажа для складирования, перевозки и перемещения полушпал ПШ, введен в комплектность ввиду постоянного выхода из строя обыкновенных поддонов.
Количество поддонов, усиленных на страховочный рельсовый пакет длиной 12,5 метров – 3 шт.
7. Кассета для хомутов - надежный элемент такелажа для складирования, сохранности, перевозки, перемещения и подсчета хомутов.
Количество кассет для хомутов на страховочный рельсовый пакет длиной 12,5 метров – 1 шт.
При увеличении длины страховочного рельсового пакета с 12,5 метров до 25 метров объем деталей страховочного пакета увеличивается в 2 раза.
